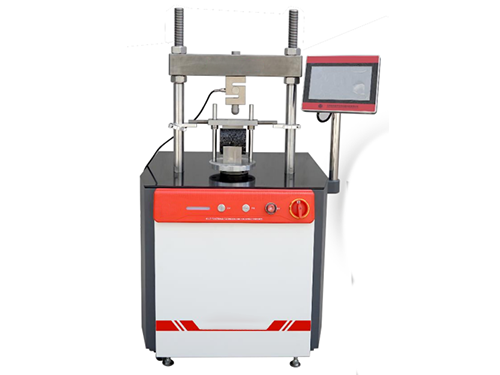

GH-STM50沥青混合料多功能试验机

沥青混合料多功能试验机是一款可执行多个试验的平台，根据沥青混合料设计检验和性能测试中部分试验的共同特性，比如都是固定的加载速度、一定的环境温度、被测量类似等特点设计开发，现有可做沥青混合料破坏性相关试验的设备一般都是只做单个试验或者只集成两个试验，这样的话做这些试验就得好几个设备，不仅占用试验室空间，更是一种资源和资金的浪费，基于以上原因特开发的此款多功能试验机。此设备配置了自主研发的控制系统和操作软件，根据需要选择夹具，同时在软件界面选择对应的试验，即可进行相应的试验。

GH-STM50A

产品特点

采用高硬度优质钢作为框架，结构简单稳固。
采用 10.1 寸高清亮全视角触摸屏控制和显示。
对温度传感器、位移传感器、压力传感器做线性调制，能确保满量程内的精度要求。
可自动生成和保存试验结果，并显示相关曲线。
自带恒温箱，具有制冷和加热功能。
采用 PWM 调制方式进行温度 PID 控制，温控范围广，精度高，稳定。
16 位的自适应数据采集系统，采样频率高达 5KHz。

技术参数

GH-STM50B

产品特点

采用高硬度优质钢作为框架，结构简单稳固。
采用 10.1 寸高清亮全视角触摸屏控制和显示。
对温度传感器、位移传感器、压力传感器做线性调制，能确保满量程内的精度要求。
可自动生成和保存试验结果，并显示相关曲线。
可定制不同的夹具用于相应的试验。
16 位的自适应数据采集系统，采样频率高达 5KHz。

技术参数

相关试验

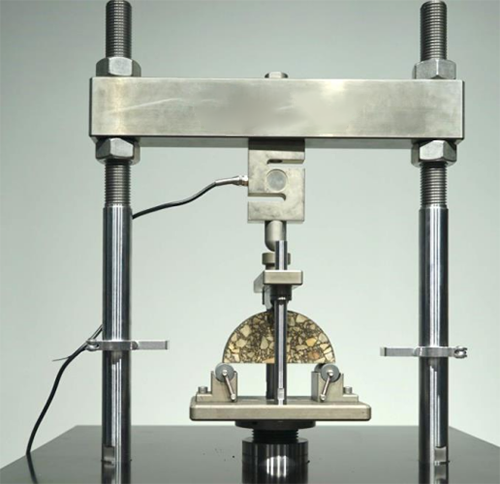

半圆弯曲试验（SCB）
试验简介
半圆弯曲试验用于常温下测定沥青混合料的断裂能，用试验所得的柔性指数来评价沥青混合料的抗裂性能。

适用规范
T0762 沥青混合料抗裂性能试验（半圆弯曲法）
AASHTO TP124 EN12697-44

试验曲线

IRT 试验
试验简介
IRT 试验通过测定 RTindex和从压力-位移曲线上获取的其他参数，从而评价沥青混合料在高温下抵抗车辙的能力。

适用规范
ASTM D8360

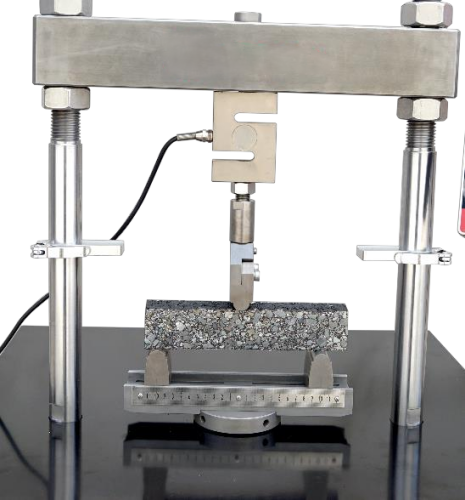

小梁弯曲试验
试验简介
沥青混合料弯曲试验主要用于测定沥青混合料在规定温度和加载速率时弯曲破坏的力学性质。

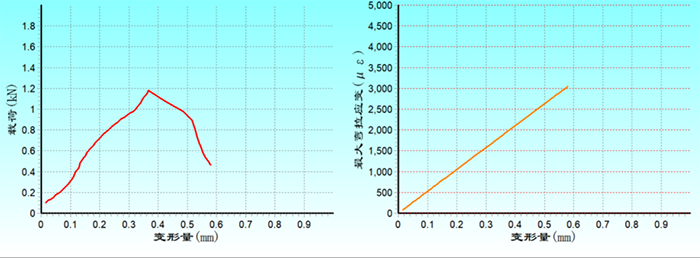

试验曲线

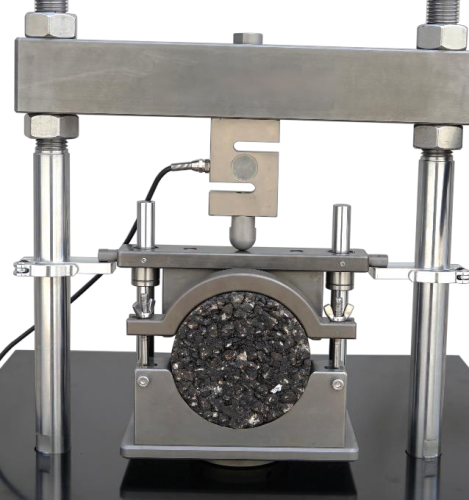

层间黏结强度试验（直剪法）
试验简介
该实验适用于使用现场钻芯试件测定封层、黏层、透层及防水层（以下统称粘结层)与沥青混合料之间的层间粘结强度。

适用规范
T0678 层间黏结强度试验（直剪法）
EN12697-48

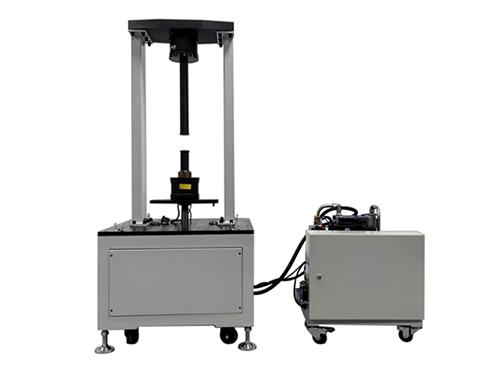

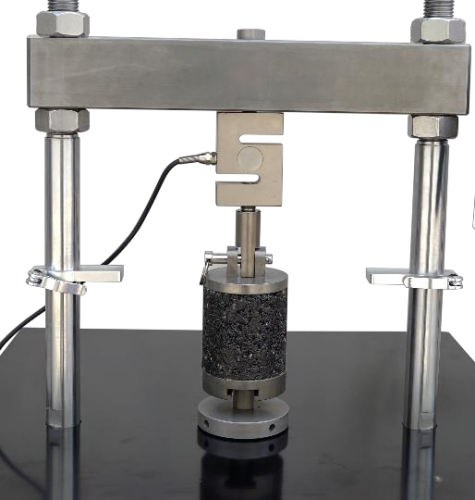

层间黏结强度试验（拉拔法）
试验简介
该试验用于测定和评价封层、黏层、透层及防水层(以下统称黏结层)与沥青混合料之间的层间黏结强度。本方法适合现场钻芯试件进行室内试验。

适用规范
T0678 层间黏结强度试验（直剪法）
EN12697-48

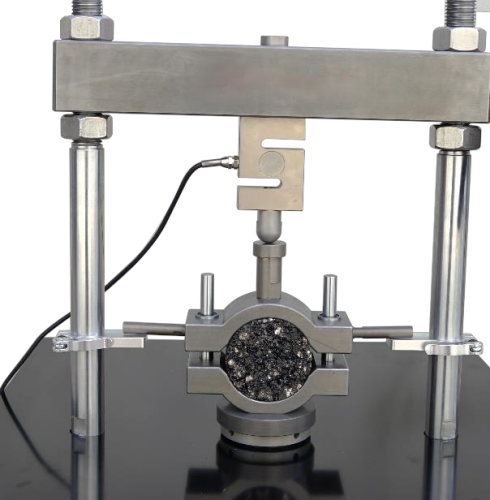

马歇尔稳定度试验
试验简介
该试验主要用于沥青混合料的配合比设计或沥青路面施工质量检验，浸水马歇尔试验可检验沥青混合料受水损害时抵抗剥落的能力，测试其水稳定性检验配合比设计的可行性。

适用规范
T0709 沥青混合料马歇尔稳定度试验

沥青混合料劈裂试验
试验简介
该试验主要用于测定沥青混合料在规定温度和加载速率时劈裂破坏或处于弹性阶段时的力学性质，也可在沥青路面结构设计选择沥青混合料力学设计参数及评价沥青混合料低温抗裂性能时使用。

适用规范
T0716 沥青混合料劈裂试验

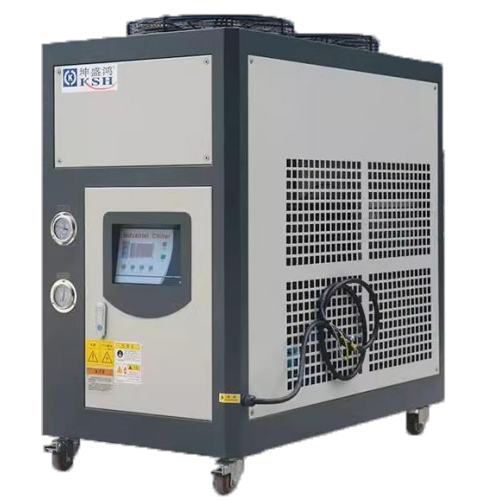

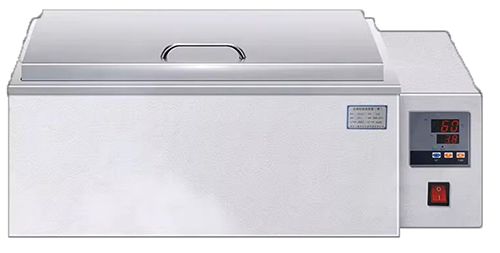

配套设备

配合 GHKJ-0730A 用

配合 GHKJ-0730B 用
